무량판 구조란?우리 아파트 구조 확인법

무량판 구조란? 우리 아파트 구조 확인법

무량판 구조 아파트는 최근 건축 트렌드로 부상했습니다. 그래서 많은 아파트들이 이 구조로 만들어졌습니다. 그러나 작년에는 이 무량판 구조 아파트가 무너지면서 큰 논란을 빚기도 했습니다. 그렇다면 이 무량판 구조라는 것은 무엇일까요?

무량판 구조란?

무량판 구조란 원래는 다리를 만들 때 쓰던 공법입니다. 기둥과 슬래브 사이에는 테두리 보가 들어가지만, 무량판 구조에서는 이 보가 빠집니다. 천장을 받치는 보 없이 기둥과 바닥만으로 이뤄진 구조로, 이에 따라 시공비가 절감되고, 공간 활용성이 높아집니다. LH에서는 2017년부터 이 구조를 도입했습니다.

단, 보를 없애서 안정성이 떨어질 수 있는만큼, 시공 오차가 없어야 합니다. 무량판 구조 자체가 잘못된 것은 아닙니다. 다만, 설계하는 과정이나 시공할 때 오류가 나지 않도록 해야 합니다.

무량판 구조 아파트 확인법

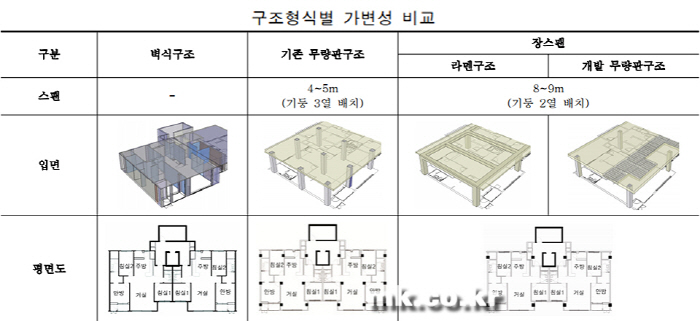

아파트 평면도를 통해 무량판 구조인지 벽식 구조인지 확인할 수 있습니다. 아래 두가지 평면도를 통해 비교해보겠습니다.

• 벽식 구조 아파트 평면도
  • 왼쪽 평면도는 잠실 엘스 아파트 평면도입니다.
  • 평면도에 아무 표시가 없습니다.
• 무량판 구조 아파트 평면도
  • 오른쪽 평면도는 개포 래미안 포레스트 아파트 평면도입니다.
  • 평면도에 회색 음영이 보입니다. 이 부분이 있으면 무량판 구조 아파트입니다.

무량판 구조 아파트를 구분하는 것은 중요합니다. 안정성과 시공 품질을 고려하여 선택해야 합니다.

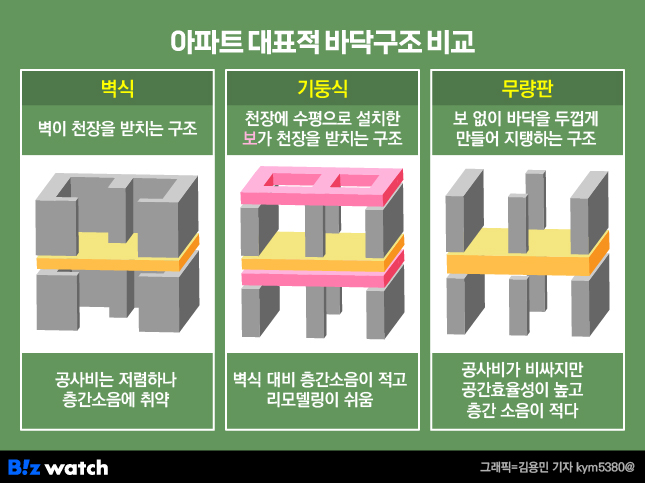

무량판 구조의 장점과 단점

장점

1. 공간 활용성
무량판 구조는 기둥 없이 구성되어 있어 공간을 넓게 활용할 수 있습니다. 이는 실내 공간을 효율적으로 활용하고 다양한 디자인을 구현할 수 있는 장점으로 작용합니다.

2. 내구성
벽식 구조에 비해 내구성이 뛰어나며, 장기간에 걸쳐 안정적으로 사용할 수 있습니다. 이는 건물의 안정성을 보장하고 보다 안전한 환경을 제공할 수 있는 장점입니다. 또한, 층간 소음 발생이 적어 주거나 상업 시설에서도 편안한 환경을 유지할 수 있습니다.

3. 리모델링 용이성
무량판 구조는 새로운 구조로의 리모델링이 비교적 쉽습니다. 기존의 구조를 유지하면서도 공간을 재배치하거나 새로운 기능을 추가할 수 있어 유연한 디자인 변경이 가능합니다. 이는 건물의 삶 주기를 연장시키고 건물의 가치를 유지하는 데 도움이 됩니다.

단점

1. 구조 강화 필요
무량판 구조를 구현하기 위해서는 기둥 부근의 철근 보강이 필요합니다. 이는 추가적인 구조 강화 작업이 필요하며, 시공 및 유지보수 비용이 증가할 수 있는 단점으로 작용합니다. 또한, 이러한 강화 작업은 건축 프로세스를 복잡하게 만들 수 있습니다.

2. 바닥 두께 증가
무량판 구조에서는 바닥의 두께가 두꺼워질 수 있습니다. 이는 건물의 총 높이를 증가시킬 수 있고, 건물 내부 공간을 제한할 수 있는 단점으로 작용합니다. 또한, 바닥의 두께가 증가함에 따라 건축 재료 및 시공 비용이 증가할 수 있습니다.

요약

무량판 구조는 공간을 넓게 활용할 수 있는 장점과 내구성이 뛰어나며 리모델링 용이성이 있습니다. 하지만 구조 강화가 필요하고 바닥 두께가 증가하는 등의 단점이 있습니다.
